New B-Axis Contour Turning Toolpath

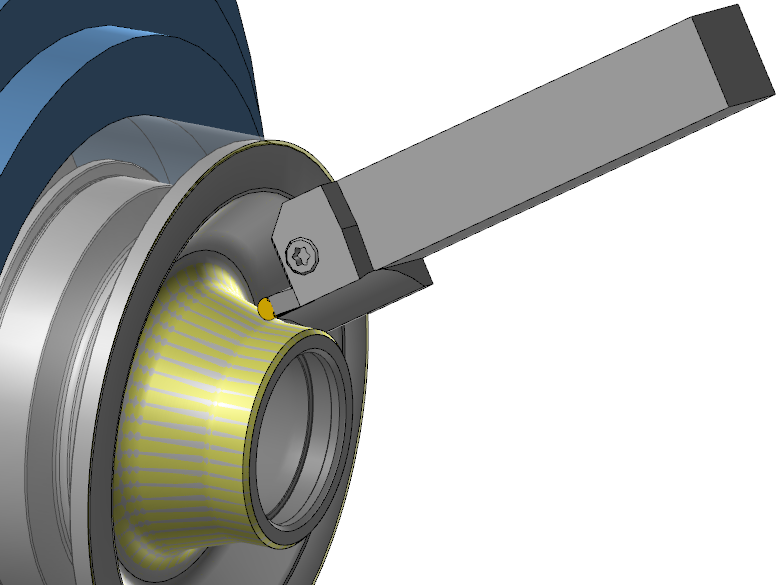

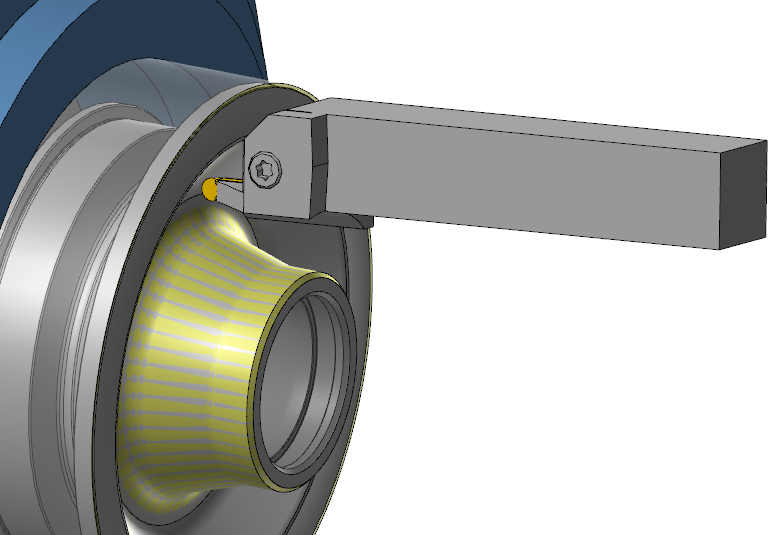

Mastercam 2023 แนะนำเส้นทางเครื่องมือใหม่ให้กับชุดเครื่องมือกลึงสำหรับผลิตภัณฑ์ Mill-Turn การกลึงแนวแกน B เป็นเส้นทางเครื่องมือเก็บผิวละเอียดที่ช่วยให้สามารถหมุนแกน B ได้ในขณะที่เครื่องมือกำลังตัด เส้นทางเครื่องมือใหม่นี้สามารถพบได้ในแกลเลอรีทั่วไปบนแท็บบริบทของ Mill-Turn Turning

เส้นทางเครื่องมือการกลึงแกน B มีลักษณะเป็นเวิร์กโฟลว์จากบนลงล่าง ซึ่งแสดงโดยไอคอนทางด้านซ้ายของแผง

เลือกจากพาธเครื่องมือสองประเภทในหน้า Basic Motion Control: อัตโนมัติหรือด้วยตนเอง

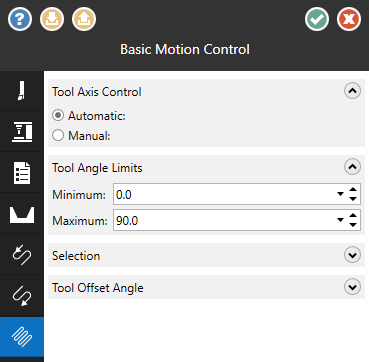

สร้าง Toolpath Motion โดยอัตโนมัติ

โหมดอัตโนมัติสร้างการเคลื่อนที่ของ Toolpath ที่ปลอดภัยซึ่งช่วยให้เม็ดมีดสัมผัสกับรูปร่าง ตัวขยาย Tool Angle Limits เสนอการจำกัดมุมอย่างรวดเร็วที่เส้นทางเครื่องมือได้รับอนุญาตให้เดินทางภายใน

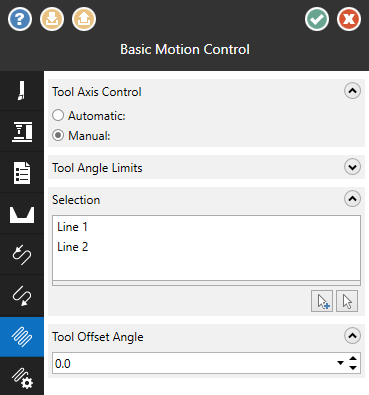

ควบคุมมุมแกน B ด้วยตนเอง

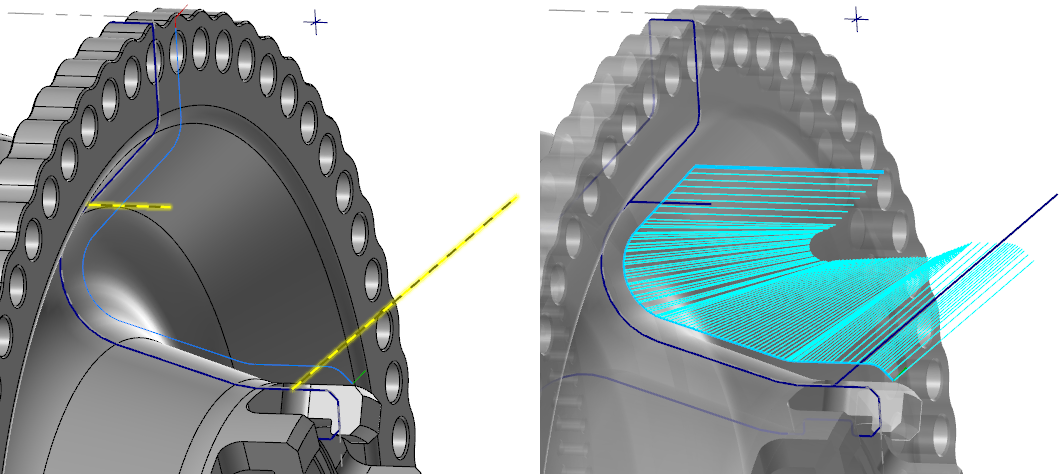

โหมดปรับเองช่วยให้ผู้ใช้สามารถควบคุมมุมแกน B ตามแนวเส้นชั้นความสูงได้อย่างเต็มที่ หลังจากเลือก กำหนดเอง กล่องรายการการเลือกจะขยายโดยอัตโนมัติเพื่อเลือกบรรทัดควบคุมแกนเครื่องมืออย่างรวดเร็ว หากจำเป็น คุณสามารถใช้พารามิเตอร์ Tool Offset Angle เพื่อกำหนดออฟเซ็ตจากเส้นได้

การปรับการเคลื่อนที่ของ Toolpath สำหรับทั้งสองโหมด

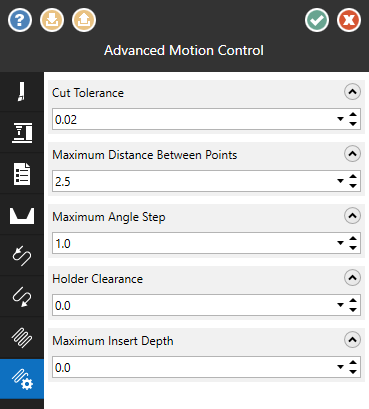

สำหรับทั้งโหมดกำหนดเองและโหมดอัตโนมัติ ให้ใช้หน้า Advanced Motion Control เพื่อควบคุมรายละเอียดปลีกย่อยของการสร้างเส้นทางเครื่องมือ
