ขั้นตอนการทำงานและอินเทอร์เฟซใหม่สำหรับการจัดการกลุ่มเครื่องจักรของคุณ

Mastercam 2023 แนะนำแผงฟังก์ชั่นการตั้งค่ากลุ่มเครื่องจักรใหม่สำหรับกลุ่มเครื่อง Mill และ Router แผงฟังก์ชันใหม่นี้ครอบคลุมคุณลักษณะและฟังก์ชันการทำงานจากกล่องโต้ตอบคุณสมบัติของกลุ่มเครื่อง ซึ่งรวมถึงคุณลักษณะใหม่ด้วย การเปลี่ยนแปลงเหล่านี้ยังคงเป็นความพยายามของ Mastercam ต่อการรับรู้เกี่ยวกับจลนศาสตร์

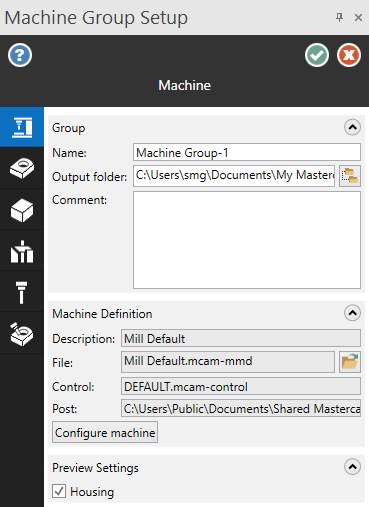

ตำแหน่งก่อนหน้าซึ่งมีการตั้งค่าข้อมูลรูปทรงเรขาคณิตและงาน เช่น สต็อก อุปกรณ์จับยึด และข้อกำหนดเครื่องจักร ถูกรวมเข้าไว้ในที่เดียว ทำให้คุณทำงานกับส่วนของคุณได้ง่ายขึ้น แผงฟังก์ชันการตั้งค่ากลุ่มเครื่องจะเปิดขึ้นเมื่อคุณเลือกไฟล์ การตั้งค่าเครื่องมือ หรือการตั้งค่าสต็อคภายใต้ Properties for a Mill หรือ Router machine ใน Toolpaths Manager

อินเทอร์เฟซใหม่นี้มีทุกสิ่งที่คุณต้องการในการตั้งค่าชิ้นส่วนของคุณ รวมถึงพารามิเตอร์สำหรับ Mastercam Simulator แผงฟังก์ชันมีเจ็ดหน้า ให้เวิร์กโฟลว์ที่มีโครงสร้างจากบนลงล่าง ตั้งแต่การตั้งค่าข้อกำหนดเครื่องไปจนถึงการเลือกเครื่องที่จะแสดงระหว่างการจำลอง

1. เครื่องจักร : ระบุชื่อและเส้นทางข้อมูลของไฟล์ที่จำเป็นสำหรับการดำเนินการในกลุ่มเครื่อง ซึ่งรวมถึงข้อกำหนดเครื่องและค่าเริ่มต้นของการดำเนินการ

2. แบบจำลองหลัก : กำหนดส่วนสุดท้าย (เรียกว่าแบบจำลองหลัก) หลังจากการตัดเฉือนทั้งหมดเสร็จสิ้น หน้านี้ยังมีข้อมูลทางวิศวกรรม เช่น วัสดุ

   บันทึก

   คุณไม่จำเป็นต้องกำหนดแบบจำลองหลัก อย่างไรก็ตาม การกำหนดแบบจำลองหลักจะให้ข้อมูลชิ้นงานสำหรับ Mastercam Simulator เพื่อให้แน่ใจว่าคุณมีชิ้นงานที่กำหนดไว้เสมอ

3. การตั้งค่าสต็อค : กำหนดโมเดลสต็อค โมเดลสต็อกช่วยให้คุณเห็นภาพเส้นทางเครื่องมือของคุณได้สมจริงยิ่งขึ้นในหน้าต่างกราฟิก โมเดลสต็อกที่กำหนดยังสามารถแสดงด้วยรูปทรงของชิ้นส่วนเมื่อดูไฟล์หรือเส้นทางเครื่องมือ หรือระหว่าง Mastercam Simulator

4. Workholding : ช่วยให้คุณใช้ฟังก์ชัน Model Prep เพื่อวางและจัดตำแหน่งอุปกรณ์จับยึดและส่วนประกอบการทำงานอื่นๆ กับแบบจำลองหลักและสต็อกของคุณ จากนั้นส่วนประกอบเหล่านี้จะแปลงเป็น Mastercam Simulator เป็น Fixtures ซึ่งคุณสามารถใช้สำหรับการตรวจสอบการชนได้

5. เครื่องมือ : ควบคุมวิธีที่ Mastercam กำหนดหมายเลขเครื่องมือ หมายเลขออฟเซ็ตเครื่องมือ และค่าเริ่มต้นสำหรับการป้อน ความเร็ว น้ำหล่อเย็น และพารามิเตอร์เส้นทางเครื่องมืออื่นๆ

6. การจำลอง : ให้คุณแก้ไขเครื่องที่บันทึกด้วยความละเอียดเครื่อง Mastercam ของคุณ (*.mcam-mmd) เพื่อใช้กับ Mastercam Simulator
