การสร้างเส้นไหลที่สม่ำเสมอด้วย Surface Ruled/Lofted

เส้นไหลที่ไม่สม่ำเสมอบนพื้นผิวบางครั้งอาจเกิดขึ้นได้เมื่อพื้นผิวถูกสร้างขึ้นจากเส้นโค้งอิสระที่มีระยะห่างจุดที่ไม่สอดคล้องกัน การเชื่อมต่อจุดเหล่านี้ของค่าพารามิเตอร์คงที่ อย่างที่ฟังก์ชัน Surface Ruled/Lofted ทำ อาจสร้างเส้นการไหลที่ไม่ต้องการ ซึ่งอาจส่งผลให้เกิดรูปร่างพื้นผิวที่ไม่พึงประสงค์ ตัวเลือก Dynamic Sync ใหม่จะกำหนดวิธีการจัดเรียงจุดที่มีอยู่บนสายโซ่ที่เลือก เพื่อสร้างเส้นการไหลที่ราบรื่นและสม่ำเสมอมากขึ้น

ด้วยการสร้างเส้นโค้งกระดูกสันหลังในจินตนาการจากการเลือกของคุณ Dynamic Sync ให้ "กระดูกสันหลัง" ที่มองไม่เห็นไปยังการไหลของพื้นผิว แกนหลักนี้จัดเตรียมชุดจุดที่จัดแนวใหม่ให้กับสายโครงลวด

มีสามวิธีในการสร้างแกนเส้นโค้งของ Dynamic Sync ดังนี้

• จากค่าเฉลี่ยของกลุ่มที่เลือกทั้งหมด เส้นโค้งกระดูกสันหลังสร้างจุดบนโครงลวดที่ตั้งฉากกับมัน



• จากเอนทิตีที่คุณเลือก พื้นผิวที่สร้างขึ้นใช้ระยะห่างจุดของเอนทิตีที่เลือกเพื่อสร้างจุดที่ตั้งฉากกับมันบนโครงลวด




• โดยการฉายชุดจุดบนเส้นโค้งแต่ละเส้นที่ตั้งฉากที่ระยะต่ำสุดถึงเส้นก่อนหน้านั้น ใช้ตัวเลือกนี้เมื่อไม่สามารถสร้างเส้นโค้งกระดูกสันหลังจากตัวเลือกค่าเฉลี่ยและเอนทิตีหรือสร้างผลลัพธ์ที่ไม่ต้องการได้

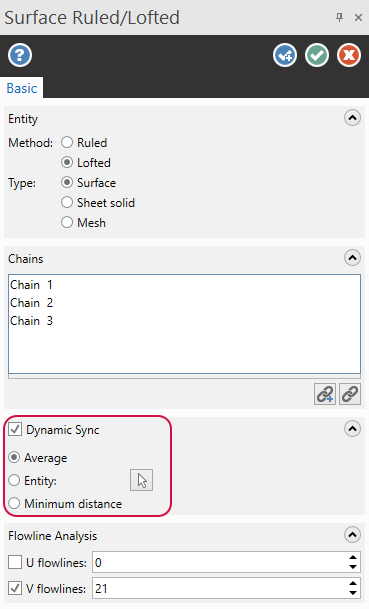

ร่วมกับความสามารถในการซิงค์แบบไดนามิก Mastercam นำการปรับปรุงเพิ่มเติมมาสู่ Surface Ruled/Lofted ที่ให้คุณควบคุมการเลือกเชนและการสร้างพื้นผิวของคุณได้มากขึ้น ขณะนี้ Surface Ruled/Lofted มีรายการการเลือกซึ่งช่วยให้คุณสามารถดูเชนที่คุณเลือกได้ ซึ่งคุณสามารถเพิ่ม ลบ ย้อนกลับ หรือเรียงลำดับเชนของคุณใหม่โดยใช้เมนูคลิกขวาหรือลากและวางเชน คุณยังสามารถใช้ปุ่ม Select chains และ Reselect chains ที่อยู่ใต้กล่องรายการได้อีกด้วย
